GONDS LOCINOX

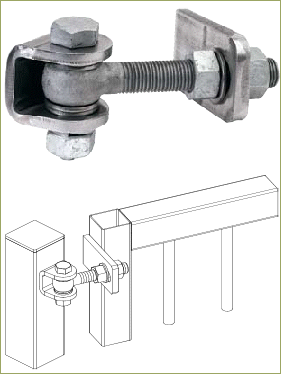

Charnières à réglage tridimensionnel, galvanisées à chaud, ouverture 180°.



4 modèles :



Oreilles en U  + plaque a souder brut



Type GAMU : Axe + goupille

Type GBMU : Boulon + écrou.



Oreilles en U  + plaque a souder galvanisé à chaud



Type GAMU-Z : Axe + goupille

Type GBMU-Z : Boulon + écrou.

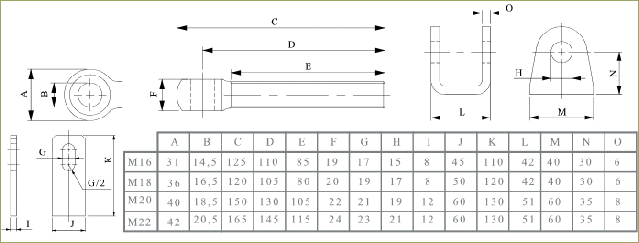

4 dimensions :



M 16 - M 18 - M 20 - M 22.

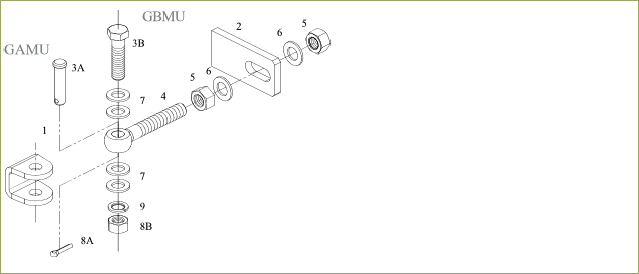

1     Oreilles en acier brut ou électrozingué.

2     Plaque à souder en acier brut ou galvanisé.

3A  Axe en acier galvanisé à chaud (GAMU).

3B  Boulon en acier galvanisé à chaud DIN 931 (GBMU).

4     Boulon à œil en acier galvanisé à chaud DIN 444.

5     Ecrous galvanisés à chaud DIN 934.

6     Rondelles en acier inoxydable DIN 125A.

7     Rondelles en acier inoxydable DIN 125A.

8A  Goupilles en acier inoxydable DIN 94 (GAMU).

8B  Ecrou en acier galvanisé à chaud DIN 934 (GBMU).

9    Rondelle élastique en acier galvanisé à chaud DIN 127B.

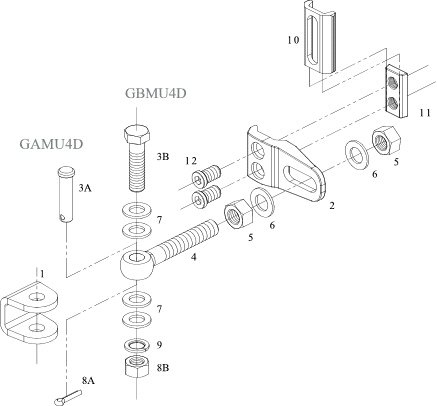

Charnières à réglage quadridimensionnel, galvanisées à chaud, ouverture 180°.



2 modèles :



Oreilles en U  + plaque a souder brut



Type GBMU4D : Axe + boulon

Type GAMU4D : Axe + goupille



1 dimension :



M 20.

1     Oreilles en acier brut ou électrozingué.

2     Grip en acier galvanisé à chaud.

3A  Axe en acier galvanisé à chaud (GAMU).

3B  Boulon en acier galvanisé à chaud DIN 931 (GBMU).

4     Boulon à œil en acier galvanisé à chaud DIN 444.

5     Ecrous galvanisés à chaud DIN 934.

6     Rondelles en acier inoxydable DIN 125A.

7     Rondelles en acier inoxydable DIN 125A.

8A  Goupilles en acier inoxydable DIN 94 (GAMU).

8B  Ecrou en acier galvanisé à chaud DIN 934 (GBMU).

9    Rondelle élastique en acier galvanisé à chaud DIN 127B

10  Plaque à souder en acier brut.

11  Plaque de serrage galvanisée à chaud.

12  Boulons de fixation galvanisée à chaud.

.

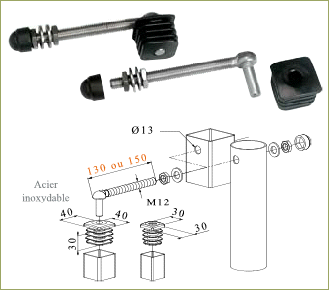

Gonds acier inoxydable ou galvanisé léger traversant

ou à souder



3  modèles :

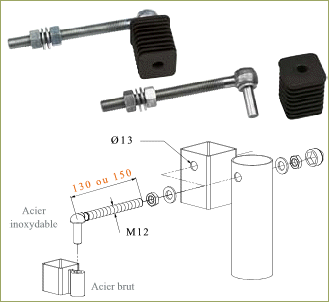

Type GBM12-40 :

Tige filetée inox diamètre  12 mm sans soudure

(fixation par le bouchon et traversant le poteau).



dimensions :

M 12 longueur 130 mm pour cadre de 30 X 30 mm.

M 12 longueur 130 mm pour cadre de 40 X 40 mm.

M 12 longueur 150 mm pour cadre de 40 X 40 mm.



















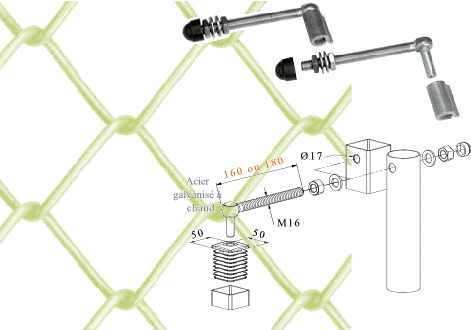

Type GBM16-50 :

Tige filetée galvanisé à chaud  diamètre  16 mm sans soudure

(fixation par le bouchon et traversant le poteau).



dimensions :

M 16 longueur 160 mm pour cadre de 50 X 50 mm.

M 16 longueur 180 mm pour cadre de 40 X 40 mm.



























Type GAM12 :

Tige filetée galvanisé à chaud  diamètre  12 mm à souder



dimensions :

M 12 longueur 130 mm.

M 12 longueur 150 mm.
